FBAS-RGB-Wandler

Gemeinschaftsprojekt von DK6RX und DL2RCG aus dem Jahr 2003.

Daten und Features des FBAS-RGB-Wandlers:

• Eingangssignal Standard FBAS-Signal PAL 1 Vss (nach geringer Änderung auch Secam möglich)
• Ausgangssignale RGB-Steuerspannungen 0.7 Vss
• konsequente Schaltreglertechnik, dadurch hoher Wirkungsgrad, geringe Wärmeentwicklung
• nur eine Betriebsspannung nom. 12V / 460 mA, dadurch auch für Portabelbetrieb geeignet
• Betriebsspannungsbereich von 11V (490 mA) bis 18V (320 mA)
• neueste Technik der Videosignalverarbeitung (Videofrequenzgang bis 5 MHz)
• Aufbau ohne Abgleich möglich!
• Prozessorsteuerung
• Kontrast-, Helligkeits- und Farbeinstellung über Tasten
• Grundwerte für Kontrast, Helligkeit und Farbe abrufbar
• Abspeichern der persönlichen Bildwerte erfolgt 15s nach der letzten Tastenbetätigung
• bei Power-On automatisches Laden der letzten gespeicherten Werte
• Stromsparmode, Abschaltung der Hintergrundbeleuchtung bei fehlenden Videosignal incl. Dunkelsteuerung
•   des Bildschirms
• Signalisierung diverse Schaltungszustände über eine LED
• geringe mechanische Abmessungen
• optimiert zum Anschluß an das TFT-LCD von Sharp LQ4RA34 (Pollin)

Platinen in Industriequalität sind noch verfügbar.

Im folgenden zwei Bilder zum Projekt, einmal die unbestückte Platine und zum anderen das fertig aufgebaute Board
mit eingelöteter Flexaleitung!

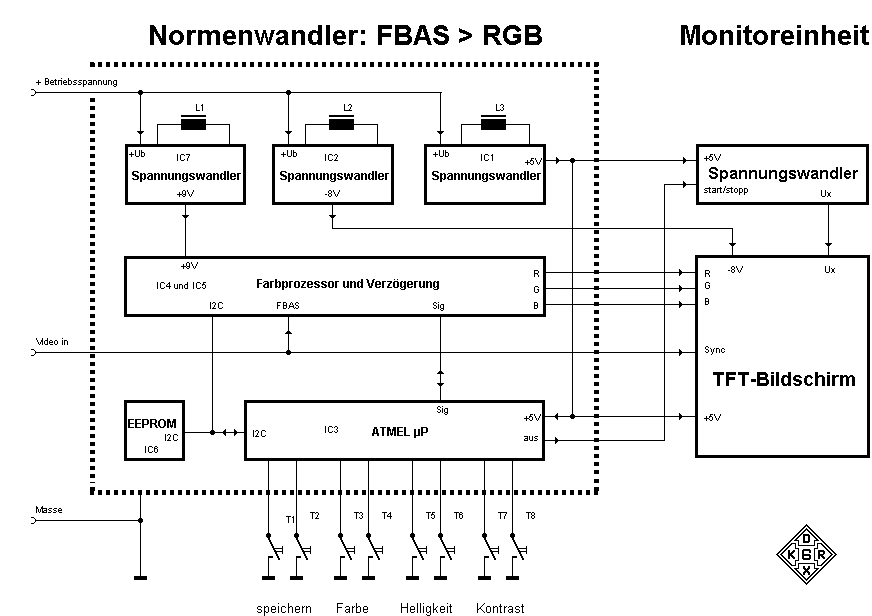

folgendes Blockschaltbild der Schaltung hat mir freundlicher Weise Norbert, DK6RX bereitgestellt.
